Module de putere cu diode

Clasificare module de putere cu diode după tipul încapsulării:

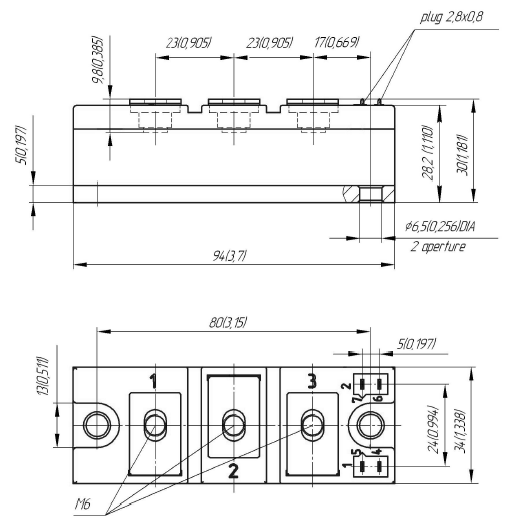

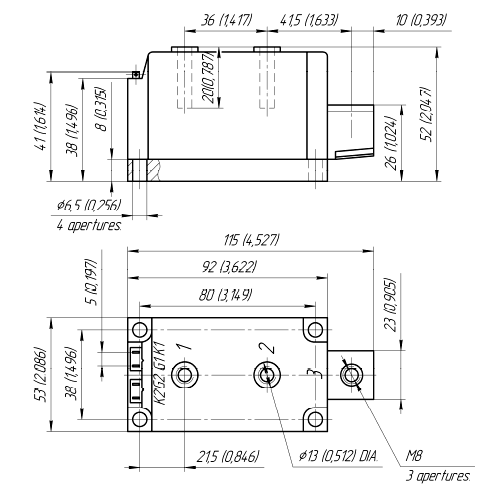

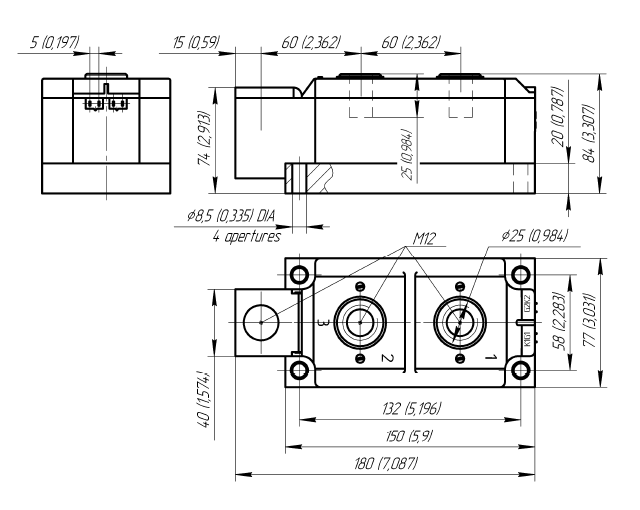

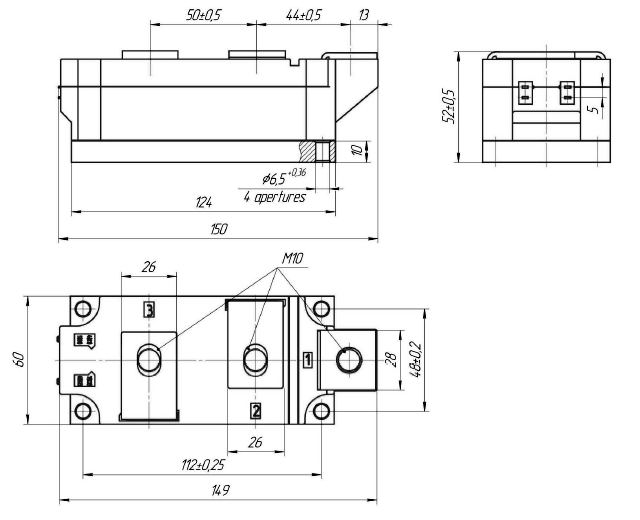

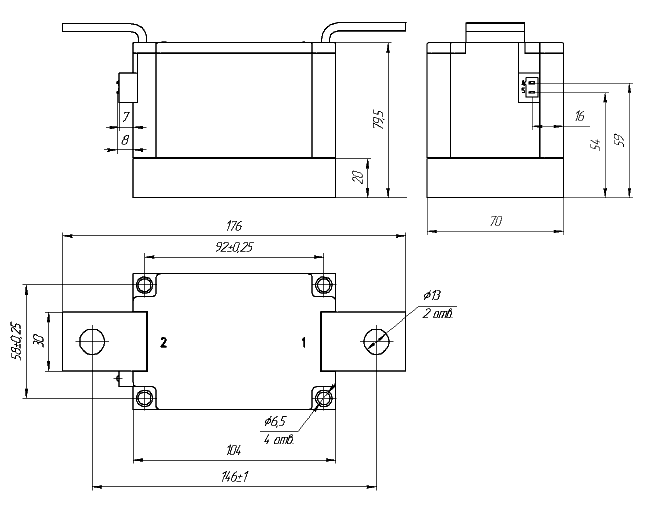

M.A2 M.C M.D M.E M.F

Semnificaţia simbolurilor de proiectare

Exemplu

MD 3 - 660 - 18 - A - N
1 2   3   4   5   6
Coloana  1  reprezintă MD = Modul de putere cu diodă
Coloana  2  este Schema circuit (x):
  • 3 = conexiune serială
  • 4 = catod comun
  • 5 = anod comun
Coloana  3  este Media curentului în conducţie, A
Coloana  4  este Nivelul tensiunii
Coloana  5  reprezintă Tip încapsulare
Coloana  6  reprezintă Condiţii de mediu: N=Normal
Tip Schema
circuit		 URRM
min-max		 IFAV(TC) IFM
TC=25ºC		 UFM
TC=25ºC		 UF(TO)/Tjmax rT/Tjmax Tjmax Rthjc
AC		 Tip
capsulă
V A(ºC) V A V mW ºC ºC/W
MDx-660-18-A2
MD3, MD4, MD5
1000-1800 660(100) 1.40 1978 0.78 0.230 150 0.0650 M.A2
MDx-580-26-A2
MD3, MD4, MD5
2000-2600 580(100) 1,50 1570 0.80 0,350 150 0.0650 M.A2
MDx-470-44-A2
MD3, MD4, MD5
3800-4400 470(100) 1.70 1256 0.85 0.600 150 0.0680 M.A2
MDx-320-65-A2
MD3, MD4, MD5
4600-6500 320(100) 2.40 1570 0.95 1.100 140 0.0680 M.A2
MDx-515-36-A2
MD3, MD4, MD5
3000-3600 515(100) 1.60 1256 0.80 0.500 150 0.0200 M.A2
MDx-380-52-A2
MD3, MD4, MD5
4600-5200 380(100) 2.20 1570 0.80 0.800 140 0.0680 M.A2
MDx-320-18-C
MD3, MD4, MD5
1000-1800 320(105) 1.42 1005 0.75 0.400 150 0.1300 M.C
MDx-250-26-C
MD3, MD4, MD5
2000-2600 250(108) 1.35 785 0.85 0.700 150 0.1300 M.C
MDx-200-34-C
MD3, MD4, MD5
3000-3400 200(112) 1.75 628 0.86 1.200 150 0.1300 M.C
MDx-1000-28-D
MD3, MD4, MD5
2000-2800 1000(91) 1.38 3140 0.80 0.150 150 0.0500 M.D
MDx-800-44-D
MD3, MD4, MD5
3800-4400 800(85) 1.77 2512 0.90 0.370 150 0.0500 M.D
MD1-950-44-E
MD1
4000-4400 950(100) 1.77 2512 0.85 0.280 160 0.0420 M.E
MD1-1125-28-E
MD1
2000-2800 1125(100) 1.38 3140 0.80 0.170 160 0.0420 M.E
MD1-1280-22-E
MD1
2000-2200 1280(100) 1.25 3140 0.80 0.100 160 0.0420 M.E
MDx-245-18-F
MD3, MD4, MD5
1000-1800 245(100) 1.30 500 0.75 0.640 150 0.180 M.F
MDx-215-22-F
MD3, MD4, MD5
2000-2200 215(100) 1.40 500 0.80 0.920 150 0.1800 M.F
MDx-175-28-F
MD3, MD4, MD5
2000-2800 175(100) 1.50 500 0.93 2.000 150 0.1900 M.F
MDx-155-36-F
MD3, MD4, MD5
3000-3600 155(100) 2.00 500 0.93 2.000 150 0.1900 M.F
